1. 单点登录的应用场景

1. 用户登录XX平台门户。

2. XX平台保存用户会话信息，在浏览器COOKIE中保存用户TGC信息。

3. 用户在XX平台选择应用，XX平台将用户重向至应用。

4. 用户在应用内访问受保护资源，应用将用户重定至XX平台。

5. XX平台从浏览器中获取用户TGC信息，并根据TGC校验用户会话。

6. XX平台生成ST，并携带ST将用户从XX平台重定向至应用。

7. 应用使用ST请求平台校验。

8. 平台向应用返回校验结果及用户信息。

1.1. 单点登录配置

说明：以下给出的配置是通用的客户端配置Demo，只适合跳转地址固定的场景。如有其他特殊需求，需客户端程序自己实现。

Java语言客户端配置(示例-ssotest 项目)

ssotest.zip

1.1.1.  ssotest 项目说明

ssotest 项目是由maven管理的javaweb项目，项目所依赖的jar文件包都在项目根目录下的pom.xml 文件内定义，文件内除com.sanbu.shiro jar包外均为maven仓库的官方jar包。

1.1.2.  在项目web.xml文件添加以下内容

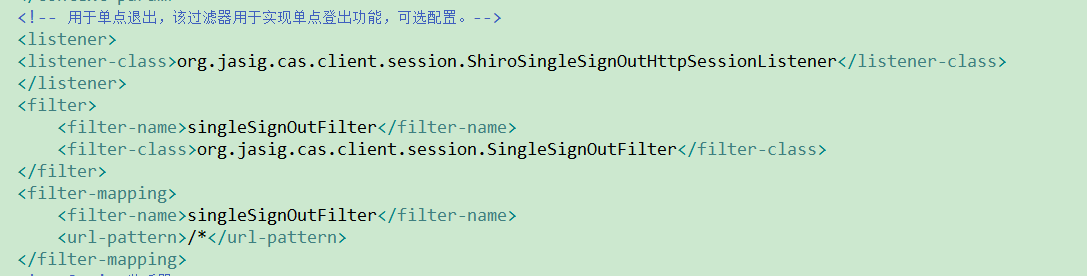

登出配置

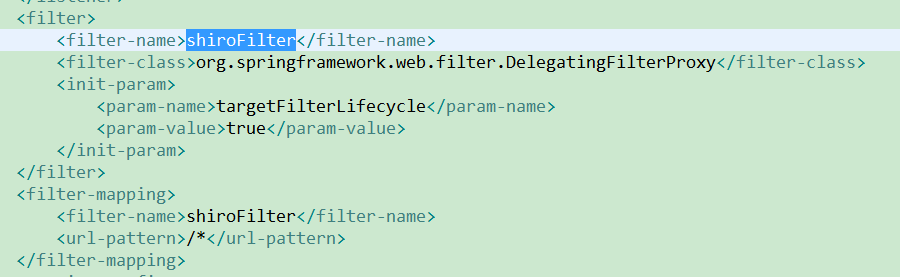

shiroFilter过滤器

本过滤器用于过滤项目中需要使用单点登录的服务信息。

1.1.3.  Spring配置详见

1.1.4.  配置cas.properties

参数说明

1.1.5.  取得用户的信息

用户登录后，可以通过接口取得用户信息，这些信息包含在java.util. map对象中。

例如：

取得登录用户的信息

import java.util.HashMap;

import java.util.List;

import java.util.Map;

import org.apache.shiro.subject.Subject;

import org.apache.shiro.SecurityUtils;

import org.apache.shiro.subject.PrincipalCollection;

public class LoginUserUtil {

public static Map getLoginUser(){

Map<?, ?> userMap = null;

Subject subject = SecurityUtils.getSubject();

PrincipalCollection principals = subject.getPrincipals();

if(principals!=null&&!principals.isEmpty()){

List<?> list=principals.asList();

if(!list.isEmpty()){

userMap = (Map<?, ?>) list.get(1);

}

}

return userMap;

}

... ...

}

数据说明:

2. 接口参考

2.1. 单点登录

2.1.1. 单点登录接口

单点登录接口用于显示登录界面，登录成功后，单点登录平台生成票据信息ticket，单点登录客户应用携带票据信息ticket，并重定向到service参数所指定的地址  。

参数说明

返回说明

登录成功后获取票据信息ticket数据并缓存，然后重定向到目标地址。

2.1.2. Ticket验证接口

验证Ticket，验证成功后并返回当前登录用户信息。

接口说明

参数说明

    例：

http://10.1.53.100/middlecas/serviceValidate?ticket=SO6YEWI93093UTYDVXBZ4513&service=http://ip:port/ssotest/

返回说明

示例：验证通过报文

验证不通过的报文：

客户端解释XML报文对验证通过的报文中取得<cas:id>节点的值，得到当前登录的用户标识ID。

客户端收到校验通过后的报文，取得用户标识ID，根据ID建立本地的用户会话。会话时间默认的保持时间为30分钟；或根据需要具体配置，客户端再根据ID调用平台接口取得当前用户的用户信息。

2.2. OAuth接口

XX用户平台集成了OAuth接口，用于提供给非WEB应用系统。非WEB应用系统可以使用OAuth接口，访问平台的资源数据。

2.2.1. OAuth接口的使用

平台中封装了OAuth接口的调用。要使用OAuth接口，必须使用平台提供的jar包：

middleware.core-1.0.3.A.8-pg.jar.zip

系统封装了com.3bu.middle.util.OAuthClient对象，用于访问OAuth接口。

2.2.2. OAuthClient对象说明

构造函数

登录

l 方法名: login

l 参数说明:

l 返回说明:json类型：

l 异常：

HttpException, IOException, JSONException, Exception

调用POST接口

l 方法名: callPost

l 参数说明:

l 返回类型:

 Object类型,JSONObject/JSONArray，视具体接口而定

l 异常：

IOException

调用GET接口

l 方法名: callGet

l 参数说明:

l 返回类型:

 Object类型,JSONObject/JSONArray，视具体接口而定

l 异常：

IOException

调用GET接口(重载方法)

l 方法名: callGet

l 参数说明:

l 返回类型:

 Object类型,JSONObject/JSONArray，视具体接口而定

l 异常：

IOException

2.3. 调用示例

import java.util.HashMap;

import java.util.Map;

import javax.ws.rs.core.MediaType;

import net.sf.json.JSONArray;

import net.sf.json.JSONObject;

import com.3bu.middle.util.OAuthClient

/**

 * OAuth访问示例类

*/

public class TestCenterOAuthCaller {

//平台服务应用的URL

final static String ServiceApp =

"https://dev.3bu.com:8443/middlecenter";

final static String AuthorizeUrl="/oauth2/authorize";

public static void main(String[] args)  throws Exception {

OAuthClient client=new OAuthClient(ServiceApp, AuthorizeUrl, null);

//平台租户ID

String platformId = "29a5350d-aee2-4c30-894e-47124f4c6084";

String username = "xxxx"; //用户名

String password = "yyyyyy";    //密码

String clientID = "6b4cfaea-7016-11e5-bd19-68f728833c05" ; //常量

JSONObject json = client.login(

platformId, username, password, clientID);

//API路径

final String apiUrl ="/service/api/v1/auth/area/areaTree/";

Map<String,String> para = new HashMap<>();

para.put("nodeid", "1");

JSONArray data=(JSONArray)client.callPost(

apiUrl, para, MediaType.APPLICATION_FORM_URLENCODED);

System.out.println(data);

}

}

此文档仅用于实现用户的应用场景使用，其它任何人都不能用于其它用途。

1.  前言

1.1.  背景

此文档仅用于实现用户的应用场景使用，其它任何人都不能用于其它用途。

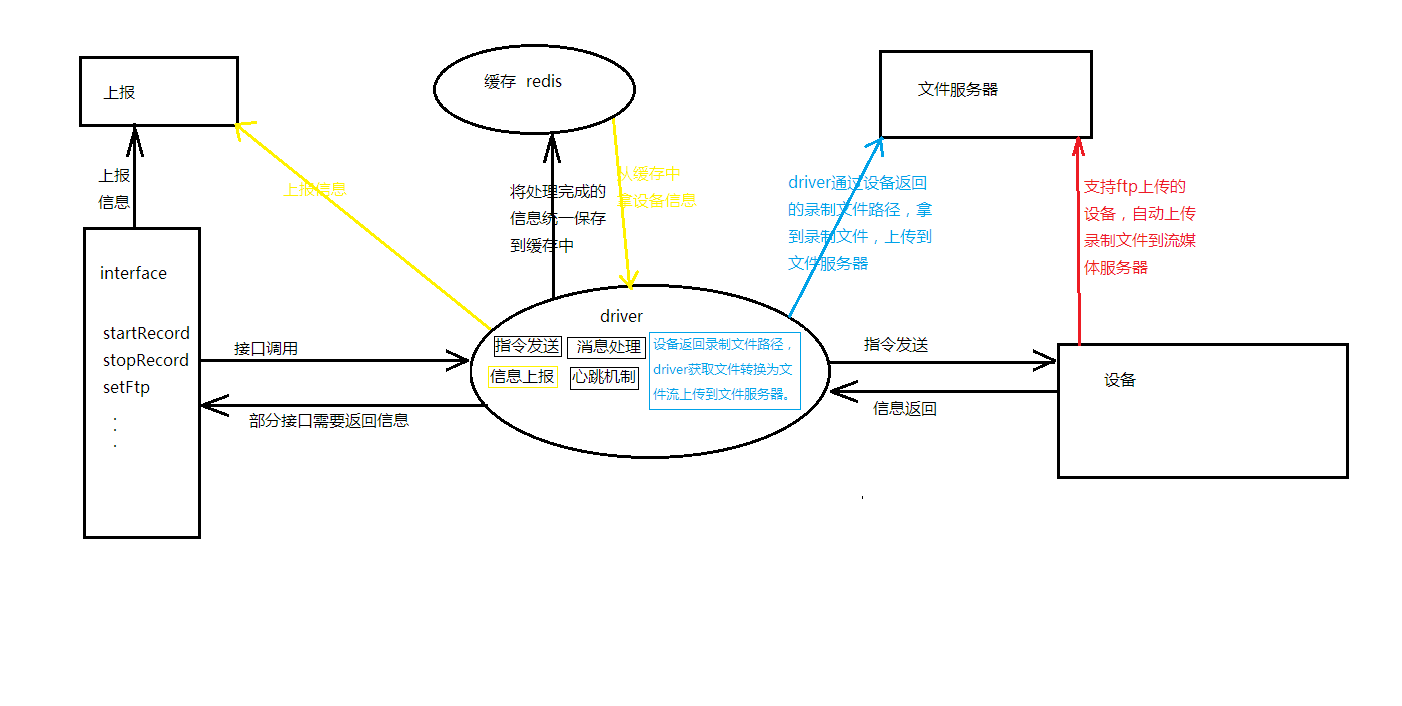

三步TSCloud平台控制第三方录播流程图：

1.1.  基础信息

备注：

1.     为方便对接以上信息要求真实可靠；

2.     如果用户现场环境中软件版本与填表不一至，必须同步提交该软件版本；

2.  连接通讯

2.1.  基本通讯

需要提供：品牌及型号识别、传输协议、数据传输格式、验证方式、通讯端口等信息，

例如：

tcp客户端

import java.io.DataInputStream;

import java.io.DataOutputStream;

import java.io.IOException;

import java.net.Socket;

import java.net.UnknownHostException;

import org.slf4j.Logger;

import org.slf4j.LoggerFactory;

/**

 * TCP链接

 */

public class TCPClient {

    /* 日志 */

    private Logger logger = LoggerFactory.getLogger(TCPClient.class);

    /* socket实例 */

    private Socket s;

    private DataOutputStream out

    private DataInputStream in;

    /**

     * 连接设备

     * @param ddr  地址

     * @param port  端口

     */

    public void connect(String ddr, int port) {

        try {

             s = new Socket(ddr, port);

             if (s.isConnected()) {

                 logger.info("连接录播 :" + ddr + "  端口:" + port + "成功");

             }

        } catch (UnknownHostException e) {

             logger.error("错误的地址" + e.getMessage(), e);

        } catch (IOException e) {

             logger.error("建立连接失败" + e.getMessage(), e);

        }

    }

    /**

     * 发送消息

     * @param msg   指令

     */

    public void sendMag(String msg) {

        try {

             out = new DataOutputStream(s.getOutputStream());

             byte[] bt = msg.getBytes();

             out.write(bt);

        } catch (IOException e) {

             logger.error("发送消息失败" + e.getMessage(), e);

        }

    }

    /**

     * 返回信息

     */

    public String response() {

        StringBuffer result = new StringBuffer();

        try {

             in = new DataInputStream(s.getInputStream());

             byte[] buf = new byte[2048];

             int readLen = 0;

             while ((readLen = in.read(buf)) != -1) {

                 String s1 = new String(buf,0,readLen,"UTF-8");

                 result.append(s1);

             }

             out.close();

        } catch (Exception e) {

             logger.error(e.getMessage(), e);

        }

        String rest = result.toString().trim();

        return rest;

    }

}

/**

 * mc1000客户端

 */

public class MC1000 {

    private Logger logger = LoggerFactory.getLogger(MC1000.class);

    public TCPClient TCPClient;

    public MC1000(){

        TCPClient = new TCPClient();

        TCPClient.connect("10.1.0.81", 11092);

TCPClient.sendMag("<CMD id=\"login_req\"><userid>admin</userid><passwd>admin</passwd><need_db></need_db></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

    /**

     * 打开录制

     * @param rec_mode 录制模式(0:电影模式,1:资源模式,2:电影+资源)

     */

    public void startRecord(String rec_mode) {

        TCPClient.sendMag("<CMD id=\"start_rec\"><rec_mode>" + rec_mode + "</rec_mode></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

    /**

     * 关闭录制

     */

    public void stopRecord() {

        TCPClient.sendMag("<CMD id=\"stop_rec\"></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

    /**

     * 设置录制模式

     * @param recMode 录制模式(0:电影模式,1:资源模式,2:电影+资源)

     */

    public void setRecMode(String rec_mode) {

        TCPClient.sendMag("<CMD id=\"set_rec_mode\"><rec_mode>" + rec_mode + "</rec_mode></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

    /**

     * 设置自动跟踪

     * @param trackMode 跟踪(0:自动跟踪  1:手动跟踪)

     */

    public void setTrackMode(String trackMode) {

        TCPClient.sendMag("<CMD id=\"set_track_mode\"><track_mode>" + trackMode + "</track_mode>");

        logger.info("设备返回信息" + TCPClient.response());

    }

}

2.2.  网络连接

用来连接设备，连接时会传用户名和密码给设备。连接上设备才可以操作设备，需要提供如何通过网络指令登录录播设备、如何心跳、如何进行验证方法等。

备注：

1.     如果录播没有心跳功能，建议指定个查询状态用于心跳连接；

2.     建议此用户名或密码具有一定的权限，用户无法更改密码；

一段代码分别标注包含以上信息。

public MC1000(){

        TCPClient = new TCPClient(); //初试化客户端时new一个TCP连接对象

        TCPClient.connect("10.1.0.81", 11092);//连接上ip为10.1.0.81的设备

TCPClient.sendMag("<CMD id=\"login_req\"><userid>admin</userid><passwd>admin</passwd><need_db></need_db></CMD>");//发送验证信息给设备（包括用户名，密码）

        logger.info("设备返回信息" + TCPClient.response());//验证成功，设备返回信息（需要处理的信息）

}

备注：登录成功后，设备会返回所有设备相关信息。

3.  管理功能

3.1.  在线状态

提供如何获取录播的在线状态、录制状态、直播状态、文件上传状态、硬盘剩余空间等状态，

例如：

/**

     * 心跳

     */

    public void heartBeaten() {

        TCPClient.sendMag("<CMD id=\"heart_beaten\"></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

备注：mc1000支持心跳，心跳指令heart_beaten,会返回设备状态（比如：在线状态、录制状态、直播状态、画面状态等）

3.2.  开关机

通过网络指令实现对录播设备开机或关机，如果不能返回状态需要说明是否可以重复发送。

一段代码分别标注包含以上信息。

例如：

/**

     * 关机/重启

     * @param poweroff  0:关机  1:重启

     */

    public void reboot(String poweroff) {

        TCPClient.sendMag("<CMD id=\"reboot\"><poweroff>" + poweroff + "</poweroff>");//发送指令给设备，参数poweroff（0:关机  1:重启）

        logger.info("设备返回信息" + TCPClient.response());//设备返回信息（需要处理）

    }

3.3.  查询录播详情

可以查询录制、直播、接口等参数的详情。

备注：mc1000会主动推送设备详情

4.  基本录直播功能

4.1.  录制功能

包括录制的开始、暂停、结束，如果录制开始需要传参数，请详细说明传哪些参数。

/**

     * 打开录制

     * @param rec_mode 录制模式(0:电影模式,1:资源模式,2:电影+资源)

     */

    public void startRecord(String rec_mode) {

        TCPClient.sendMag("<CMD id=\"start_rec\"><rec_mode>" + rec_mode + "</rec_mode></CMD>");//打开录制需要传入录制模式

        logger.info("设备返回信息" + TCPClient.response());//这里会返回设备当前录制信息（比如：录制状态，录制时间，录制开始时间，录制模式...）

    }

备注：mc1000打开录制，需要传入参数录制模式（0:电影模式,1:资源模式,2:电影+资源）。

    /**

     * 关闭录制

     */

    public void stopRecord() {

        TCPClient.sendMag("<CMD id=\"stop_rec\"></CMD>");//发送关闭录制指令即可

        logger.info("设备返回信息" + TCPClient.response());//返回录制信息

    }

4.2.  录制模式

包括电影、资源、电影+资源模式，需要说明更改的条件，例如录制开始时不允许更改、或部分场景下不允许更改等。

/**

     * 设置录制模式

     * @param recMode 录制模式(0:电影模式,1:资源模式,2:电影+资源)

     */

    public void setRecMode(String rec_mode) {

        TCPClient.sendMag("<CMD id=\"set_rec_mode\"><rec_mode>" + rec_mode + "</rec_mode></CMD>");//设置录制模式（参数：0:电影模式,1:资源模式,2:电影+资源）

        logger.info("设备返回信息" + TCPClient.response());//返回录制模式

    }

4.3.  画面分屏

可以设置的画面分屏模式，例如单屏、画中画等。

/**

     * 设置画面分屏

     * @param policy_id 分屏策略(0：互动单屏、1：互动（无VGA）、2：互动（无学生）、3：互动四分屏、4：精品课堂-三分屏、5：学生+VGA、6：精品课堂单屏、7：老师+VGA（画中画）、8：老师+VGA（左右）、9：老师+学生（画中画）、10：老师+学生（左右）、11：听课课堂)

     *         pip_pos  画中画小画面位置(lu：左上、ld：左下、ru：右上、rd：右下)

     */

    public void splitScreen(String policy_id,String pip_pos) {

        TCPClient.sendMag("<CMD id=\"set_pic_policy\"><pic_id>0</pic_id><policy_id>" + policy_id + "</policy_id><pip_pos>" + pip_pos + "</pip_pos><save_it>1</save_it><use_it>1</use_it></CMD>");

        //policy_id 分屏策略(0：互动单屏、1：互动（无VGA）、2：互动（无学生）、3：互动四分屏、4：精品课堂-三分屏、5：学生+VGA、6：精品课堂单屏、7：老师+VGA（画中画）、8：老师+VGA（左右）、9：老师+学生（画中画）、10：老师+学生（左右）、11：听课课堂)  pip_pos  画中画小画面位置(lu：左上、ld：左下、ru：右上、rd：右下)

        logger.info("设备返回信息" + TCPClient.response());//返回画面状态

    }

备注：mc1000分屏主要两个重要参数policy_id（分屏策略）、pip_pos（画中画小画面位置），其他的参数设置默认参数即可。

4.4.  画面切换

可以切换老师、学生、课件等某个画面到主画面或预览画面。

/**

     * 设置主画面

     * @param major 主画面(tq:老师全景、tt:老师特写、bk:板书、sq:学生全景、st:学生特写、vga:vga、 hd:互动远端、-1:自动)

*/

public void setMajor(String major) {

        TCPClient.sendMag("<CMD id=\"set_major\"><major>" + major + "</major></CMD>");//设置主画面（参数：tq:老师全景、tt:老师特写、bk:板书、sq:学生全景、st:学生特写、vga:vga、 hd:互动远端、-1:自动）

        logger.info("设备返回信息" + TCPClient.response());//返回画面状态

}

备注：mc1000主画面支持老师全景(tq)、老师特写(tt)、板书(bk)、学生全景(sq)、学生特写(st)、vga(vga)、互动远端(hd)、自动(-1)。

4.5.  直播功能

控制录播直播的配置，例如可配置直播开关、推流地址、协议、分辨率等。

备注：

1.     如果录播提供多种直播类型，需要标注出RTMP协议的设置及配置方法；

2.     录播支持多路不同码流的直播时需要标注支持哪些类型；

3.     直播是否有前置条件必须要明确说明；

/**

* 设置直播参数

* @param params 直播相关参数（bwud:超清直播码率 、 bwhd:高清直播码率 、bwsd:标清直播码率 、resud:超清直播分辨率 、reshd:高清直播分辨率 、ressd:标清直播分辨率 、urlud:超清直播地址、urlhd"高清直播地址、urlsd:标清直播地址）

 */

public void setBroadParam(Map<String,Object> params) {

   TCPClient.sendMag("<CMD id=\"set_broad\"><res_ud>" + params.get("res_ud") + "</res_ud><res_hd>" + params.get("res_hd") + "</res_hd><res_sd>" + params.get("res_sd") + "</res_sd><bw_ud>" + params.get("bw_ud") + "</bw_ud><bw_hd>" + params.get("bw_hd") + "</bw_hd><bw_sd>" + params.get("bw_sd") + "</bw_sd><url_ud>" + params.get("url_ud") + "</url_ud><url_hd>" + params.get("url_hd") + "</url_hd><url_sd>" + params.get("url_sd") + "</url_sd></CMD>");

    logger.info("设备返回信息" + TCPClient.response());

}

备注：mc1000支持推3路直播流，所以可设置三路直播参数。

/**

     * 打开直播

     * @param isOuter 直播类型（0:本地直播 、 1:平台直播）

     */

    public void setLiveOn(String isOuter) {

        TCPClient.sendMag("<CMD id=\"start_live\"><isOuter>" +isOuter + "</isOuter></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

/**

     * 关闭直播

     * @param isOuter 直播类型（0:本地直播 、 1:平台直播）

     */

    public void setLiveOn(String isOuter) {

        TCPClient.sendMag("<CMD id=\"stop_live\"><isOuter>" +isOuter + "</isOuter></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

备注：mc1000可以支持平台直播和本地直播，对应我们平台的需求，所以都会控制。

5.  跟踪相关功能

5.1.  跟踪开关

通过录播控制跟踪的指令，必须包含控制老师、学生、板书跟踪的开启与关闭，同时提供同步状态方法。

备注：mc1000支持设置老师学生分开控制，也支持同步控制。

1． 建议如果支持老师、学生分开控制提供分开控制方法；

/**

     * 设置学生跟踪

     * @param st_manual 学生跟踪（0：自动跟踪开、1：自动跟踪关）

     */

    public void setStudentTrackMode(String st_manual) {

        TCPClient.sendMag("<CMD id=\"set_track_mode\"><st_manual>" + st_manual + "</st_manual></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

/**

     * 设置老师跟踪

     * @param tt_manual 老师跟踪（0：自动跟踪开、1：自动跟踪关）

     */

    public void seTeacherTrackMode(String tt_manual) {

        TCPClient.sendMag("<CMD id=\"set_track_mode\"><tt_manual>" + tt_manual + "</tt_manual></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

备注：学生跟踪和老师跟踪的参数都是（0：自动跟踪开、1：自动跟踪关）

2． 需要同步说明跟踪关后是否还会画面切换 。

/**

     * 设置跟踪

     * @param trackMode 跟踪（0：自动跟踪开、1：自动跟踪关）

     */

    public void seTeacherTrackMode(String trackMode) {

        TCPClient.sendMag"<CMD id=\"set_track_mode\"><track_mode>" + trackMode + "</track_mode></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

备注：这个是mc1000总体设置跟踪，参数trackMode（0：自动跟踪开、1：自动跟踪关）

5.2.  跟踪状态

通过录播获取老师、学生、板书、课件的状态，即需要通过接口能够自动获取到目标的状态，建议是发生动作后自己上报状态。

备注：mc1000会推送设备状态

5.3.  摄像机控制

通过录播控制老师、学生、板书三个摄像机的云台控制、变焦、预置位等控制操作。

/**

* 摄像机控制

* @param params 摄像机控制相关参数

*   cameraIndex：相机编号或者镜头选择

*   camAction：摄像机具体控制（left / right / up / down /zoom_in(特写) / zoom_out(全景)）

*   turnDuration：摄像机运动时长

*/

public void CameraControl(Map<String,Object> params) {

    TCPClient.sendMag("<CMD id=\"move_pan\"><ptzcam_idx>" + params.get("cameraIndex") + "</ptzcam_idx><action>" + params.get("camAction") + "</action><speed>30</speed></CMD>");

//mc1000操控摄像机后，摄像机执行持续时间turnDuration

    try {

        Thread.sleep(Integer.parseInt((String)params.get("turnDuration")));

    } catch (InterruptedException e) {

    }

//mc1000操控摄像机后，会一直执行下去，所以需要下面的代码来终止操作

    TCPClient.sendMag("<CMD id=\"move_pan\"><ptzcam_idx>" + params.get("cameraIndex") + "</ptzcam_idx><action>stop</action><speed>30</speed></CMD>");

}

/**

* 预制位设置

*

* @param params 设置预制位相关信息

*   operatePos：具体操作预制位参数 recall_preset（调用预制位）、clear_preset（删除预制位）、set_preset（保存预制位）

*   cameraIndex：相机编号或者镜头选择

*   pos：预制位信息

*/

public void setPreset(Map<String, Object> params) {

    TCPClient.sendMag("<CMD id=\""+ params.get("operatePos") +"\"><ptzcam_idx>" + params.get("cameraIndex") + "</ptzcam_idx><pos>" + params.get("pos") + "</pos></CMD>");

}

6.  文件管理功能

6.1.  文件管理

提供录播获取录制文件列表的查询、修改、删除操作。

备注：

1． 获取文件列表时建议提供详细的文件名称、讲课老师、录制时间、科目等详细的信息；

6.2.  文件上传或获取

提供录播录像文件上传的方法，如果没有上传功能，需要提供获取录播录像文件的方法，通过平台先获取再上传。

备注：

1． 如果录播支持自动上传（如FTP）功能，需要提供自动上传的方法及配置方案。

2． 自动上传的任务状态需要给出相应的解决方案。

/**

     * 设置ftp文件上传

     * @param ftp_ip 文件服务器地址

     *        user_id 文件服务器用户名

     *        passwd 文件服务器密码

     *        auto_upload 是否自动上传（0:不自动上传、1:自动上传）

     */

    public void setFTP(String ftp_ip,String user_id,String passwd,String auto_upload) {

        TCPClient.sendMag("<CMD id=\"set_ftp_svr\"><ftp_ip>" +ftp_ip + "</ftp_ip><user_id>" +user_id + "</user_id><passwd>" +passwd + "</passwd><auto_upload>" +auto_upload + "</auto_upload></CMD>");

        logger.info("设备返回信息" + TCPClient.response());

    }

备注：设置自动上传后，文件录制完成后会自动上传都我们的文件服务器。

7.  其它特有功能

其它录播厂商认为自己的特色功能，或用户强烈要求的功能，可在此进行详细的功能说明及控制接口说明。

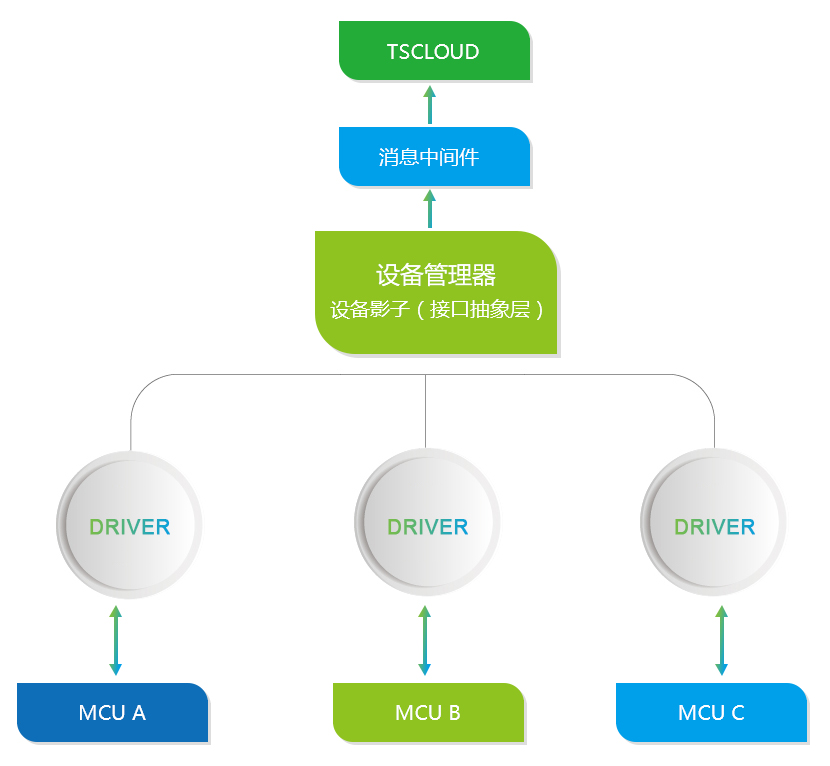

三步TSCloud平台控制第三方MCU流程图：

1. 连接通讯

1.1. 基本通讯

需要提供：品牌及型号识别、传输协议、数据传输格式、验证方式、通讯端口等信息，

示例代码:

<?xml version="1.0" encoding="UTF-8"?>

<TRANS_MCU>

<ACTION>

<LOGIN>

<MCU_IP>

<IP>127.0.0.1</IP> //MCUIP

<LISTEN_PORT>80</LISTEN_PORT> //MCU端口

<HOST_NAME />

</MCU_IP>

<USER_NAME>UNAME</USER_NAME> //登录名

<PASSWORD>PWORD</PASSWORD> //登录密码

<COMPRESSION>true</COMPRESSION>

</LOGIN>

</ACTION>

</TRANS_MCU>

发送XML给MCU。

2. 管理功能

2.1. 设备状态

提供如何获取MCU的在线状态、序列号、软件版本、总资源数、剩余资源数等状态，

示例代码:

<TRANS_RSRC_REPORT>

    <ACTION>

        <GET_CARMEL_REPORT/> //获取资源数

    </ACTION>

</TRANS_RSRC_REPORT>

<TRANS_MCU>

<ACTION>

 <GET_CFS /> //获取序列号

</ACTION>

</TRANS_MCU>

发送XML给MCU。

2.2. 模版状态

包括模版列表的获取、模版的新增、模版的删除等

示例代码：

<TRANS_RES_LIST>

<ACTION>

<GET_PROFILE_LIST> //获取模版列表

<OBJ_TOKEN>-1</OBJ_TOKEN>

</GET_PROFILE_LIST>

</ACTION>

</TRANS_RES_LIST>

发送XML给MCU。

2.2.1. 创建模版

创建一个新的模版。

示例代码：

<TRANS_RES_1>

<ACTION>

<START>

<RESERVATION>

<OBJ_TOKEN>-1</OBJ_TOKEN>

<CHANGED>true</CHANGED>

<NAME>dairb_routing</NAME>

<ID>-1</ID>

<REMARK />

<NETWORK>h320_h323</NETWORK>

<MEDIA>video_audio</MEDIA>

<PASSWORD />

<VIDEO_SESSION>continuous_presence</VIDEO_SESSION>

<VIDEO_PROTOCOL>auto</VIDEO_PROTOCOL>

<TRANSFER_RATE>1920</TRANSFER_RATE>

<AUDIO_RATE>auto</AUDIO_RATE>

<VIDEO_FORMAT>auto</VIDEO_FORMAT>

<FRAME_RATE>auto</FRAME_RATE>

<ATTENDED_MODE>ivr</ATTENDED_MODE>

<AV_MSG>Conference IVR Service</AV_MSG>

<RESTRICT_MODE>derestricted</RESTRICT_MODE>

<T120_RATE>none</T120_RATE>

<ENTRY_TONE>false</ENTRY_TONE>

<EXIT_TONE>false</EXIT_TONE>

<END_TIME_ALERT_TONE>5</END_TIME_ALERT_TONE>

<STAND_BY>false</STAND_BY>

<PEOPLE_AND_CONTENT>false</PEOPLE_AND_CONTENT>

<ANNEX_N>false</ANNEX_N>

<ANNEX_P>false</ANNEX_P>

<ANNEX_F>false</ANNEX_F>

<OPERATOR_CONF>false</OPERATOR_CONF>

<SAME_LAYOUT>false</SAME_LAYOUT>

<DUO_VIDEO>false</DUO_VIDEO>

</RESERVATION>

</START>

</ACTION>

</TRANS_RES_1>

发送XML给MCU。

2.2.2. 删除模版

删除一个模版。

示例代码：

<TRANS_RES_2>

<ACTION>

<TERMINATE_PROFILE>

<ID>0</ID> //会议ID

</TERMINATE_PROFILE>

</ACTION>

</TRANS_RES_2>

发送XML给MCU。

3. 会议功能

3.1. 创建会议

需要说明创建会议的流程，包含创建会议是否设定参数信息、调取MCU存储的参数等详细过程及接口。

示例代码：

<TRANS_RES_1>

<ACTION>

<START>

<RESERVATION>

<OBJ_TOKEN+>-1</OBJ_TOKEN>

<CHANGED>true</CHANGED>

<NAME />

<ID>-1</ID>

<REMARK />

<NETWORK>h320_h323</NETWORK>

<MEDIA>video_audio</MEDIA>

<PASSWORD />

<VIDEO_SESSION>continuous_presence</VIDEO_SESSION>

<VIDEO_PROTOCOL>auto</VIDEO_PROTOCOL>

<TRANSFER_RATE>384</TRANSFER_RATE>

<AUDIO_RATE>auto</AUDIO_RATE>

<VIDEO_FORMAT>auto</VIDEO_FORMAT>

<FRAME_RATE>auto</FRAME_RATE>

<ATTENDED_MODE>ivr</ATTENDED_MODE>

<AV_MSG />

<RESTRICT_MODE>derestricted</RESTRICT_MODE>

<T120_RATE>none</T120_RATE>

<ENTRY_TONE>false</ENTRY_TONE>

<EXIT_TONE>false</EXIT_TONE>

<END_TIME_ALERT_TONE>5</END_TIME_ALERT_TONE>

<STAND_BY>false</STAND_BY>

<PEOPLE_AND_CONTENT>false</PEOPLE_AND_CONTENT>

<ANNEX_N>false</ANNEX_N>

<ANNEX_P>false</ANNEX_P>

<ANNEX_F>false</ANNEX_F>

<OPERATOR_CONF>false</OPERATOR_CONF>

<SAME_LAYOUT>false</SAME_LAYOUT>

<DUO_VIDEO>false</DUO_VIDEO>

</RESERVATION>

</START>

</ACTION>

</TRANS_RES_1>

发送XML给MCU。

3.1.1. 可召开的会议模式

设置会议模式。比如：

1. 可设置所有终端看相同画面，

2. 所有终端看除自己之外的其他终端画面，

3. 指定某个终端看其他终端画面，其他终端均看该的终端画面，

3.1.2. 创建级联会议

需要说明会议级联的方案，建议是级联的逻辑有TSCloud平台实现，只需要提供创建级联会议的方法及接口文档即可。

备注：

1. 如果MCU自带级联方案，只需要提供接口即可；

2. 级联点需要特别说明；

3.2. 会议管理

3.2.1. 会议信息

获取指定MCU上的会议列表。

示例代码：

<TRANS_CONF_LIST>

<ACTION>

<GET_LS>

<OBJ_TOKEN>-1</OBJ_TOKEN>  //获取会议列表

</GET_LS>

</ACTION>

</TRANS_CONF_LIST>

发送XML给MCU。

3.2.2. 删除会议

删除指定MCU上的某个会议

示例代码：

<TRANS_CONF_2>

<ACTION>

<TERMINATE_CONF>

<ID>0</ID> //要删除的会议的ID

</TERMINATE_CONF>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3. 会议控制

3.3.1. 获取终端信息

获取指定会议终端某个终端的详细信息

示例代码：

<TRANS_PARTY>

<ACTION>

<GET>

<CONF_ID>1</CONF_ID> //会议ID

<PARTY_ID>1</PARTY_ID> //终端ID

</GET>

</ACTION>

</TRANS_PARTY>

发送XML给MCU。

3.3.2. 添加终端

通过IP地址、H323短号、SIP短号呼叫各类视频会议终端

示例代码：

<TRANS_CONF_1>

<ACTION>

<ADD_PARTY>

<ID>157</ID>

<PARTY>

<NAME>1955558</NAME>

<ID>0</ID>

<INTERFACE>h323</INTERFACE>

<CONNECTION>dial_out</CONNECTION>

<MEET_ME_METHOD>party</MEET_ME_METHOD>

<NUM_TYPE>taken_from_service</NUM_TYPE>

<BONDING>auto</BONDING>

<MULTI_RATE>auto</MULTI_RATE>

<NET_CHANNEL_NUMBER>auto</NET_CHANNEL_NUMBER>

<VIDEO_PROTOCOL>auto</VIDEO_PROTOCOL>

<CALL_CONTENT>framed</CALL_CONTENT>

<ALIAS>

<NAME />

<ALIAS_TYPE>323_id</ALIAS_TYPE>

</ALIAS>

<IP>192.167.2.42</IP>

<SIGNALING_PORT>1720</SIGNALING_PORT>

<VOLUME>5</VOLUME>

<BONDING_PHONE />

<SERVICE_NAME />

<SUB_SERVICE_NAME />

<AUTO_DETECT>false</AUTO_DETECT>

<RESTRICT>false</RESTRICT>

<ENHANCED_VIDEO>false</ENHANCED_VIDEO>

<VIDEO_BIT_RATE>automatic</VIDEO_BIT_RATE>

</PARTY>

</ADD_PARTY>

</ACTION>

</TRANS_CONF_1>

发送XML给MCU。

3.3.3. 挂断终端

挂断指定会议中的某个终端

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_CONNECT>

<ID>1</ID> //会议ID

<CONNECT>false</CONNECT> //true：连接，false：挂断

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_CONNECT>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.4. 删除终端

将指定会议终端某个终端从会议中踢出

示例代码：

<TRANS_CONF_2>

<ACTION>

<DELETE_PARTY>

<ID>1</ID> //会议ID

<PARTY_ID>1</PARTY_ID> //终端ID

</DELETE_PARTY>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.5. 静音

指定会议终端某个终端静音，静音后，其他终端无法听到该终端的声音

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_VIDEO_MUTE>

<ID>1</ID> //会议ID

<AUDIO_MUTE>true</AUDIO_MUTE> //true:静音,false:非静音

<VIDEO_MUTE>true</VIDEO_MUTE> // true:阻塞,false:非阻塞

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_VIDEO_MUTE>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.6. 取消静音

指定会议终端某个终端取消静音，取消静音后，其他终端可听到该终端的声音

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_VIDEO_MUTE>

<ID>1</ID> //会议ID

<AUDIO_MUTE>true</AUDIO_MUTE> //true:静音,false:非静音

<VIDEO_MUTE>true</VIDEO_MUTE> // true:阻塞,false:非阻塞

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_VIDEO_MUTE>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.7. 闭音

指定会议终端某个终端闭音，闭音后，该终端无法听到其他终端的声音

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_BLOCK>

<ID>1</ID> //会议ID

<AUDIO_BLOCK>true</AUDIO_BLOCK> //true:闭音,false:非闭音

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_BLOCK>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.8. 取消闭音

指定会议终端某个终端取消闭音，取消闭音后，该终端可听到其他终端的声音

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_BLOCK>

<ID>1</ID> //会议ID

<AUDIO_BLOCK>true</AUDIO_BLOCK> //true:闭音,false:非闭音

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_BLOCK>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.9. 阻塞视频

指定会议终端某个终端阻塞视频，阻塞后，该终端画面不可见

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_VIDEO_MUTE>

<ID>1</ID> //会议ID

<AUDIO_MUTE>true</AUDIO_MUTE> //true:静音,false:非静音

<VIDEO_MUTE>true</VIDEO_MUTE> // true:阻塞,false:非阻塞

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_VIDEO_MUTE>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.10. 取消阻塞视频

指定会议终端某个终端取消阻塞视频，取消后，该终端画面可见。

示例代码：

<TRANS_CONF_2>

<ACTION>

<SET_AUDIO_VIDEO_MUTE>

<ID>1</ID> //会议ID

<AUDIO_MUTE>true</AUDIO_MUTE> //true:静音,false:非静音

<VIDEO_MUTE>true</VIDEO_MUTE> // true:阻塞,false:非阻塞

<PARTY_ID>1</PARTY_ID> //终端ID

</SET_AUDIO_VIDEO_MUTE>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.11. 双流者

指定会议终端某个终端的为双流者，指定后此会议中只有该终端才可发送双流。

示例代码：

<TRANS_CONF_2>

    <ACTION>

        <SET_EXCLUSIVE_CONTENT>

            <ID>1</ID> //会议ID

            <PARTY_ID>1</PARTY_ID> //终端ID

        </SET_EXCLUSIVE_CONTENT>

    </ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.12. 取消双流者

取消当前会议中的双流者。取消双流者后，会议中所有的终端都可发送双流

示例代码：

<TRANS_CONF_2>

    <ACTION>

        <REMOVE_EXCLUSIVE_CONTENT>

            <ID>1</ID> //会议ID

        </REMOVE_EXCLUSIVE_CONTENT>

    </ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.13. 设置演讲者

可以设置会议的演讲者。

示例代码：

<TRANS_CONF_1>

<ACTION>

<SET_LECTURE_MODE>

<ID>1</ID> //会议ID

<LECTURE_MODE>

<ON>true</ON>

<LECTURE_NAME></LECTURE_NAME> // 演讲者名称

<LECTURE_ID>-1</LECTURE_ID> //演讲者ID

</LECTURE_MODE>

</SET_LECTURE_MODE>

</ACTION>

</TRANS_CONF_1>

发送XML给MCU。

3.3.14. 设置会议分屏

可以设置的会议分屏模式，如单屏、两分屏、四分屏，并指定分屏中每个位置的显示内容。

示例代码：

<TRANS_CONF_1>

<ACTION>

<SET_VIDEO_LAYOUT>

<ID>1</ID> //会议ID

<FORCE>

<LAYOUT>1x1</LAYOUT> //分屏样式

</FORCE>

</SET_VIDEO_LAYOUT>

</ACTION>

</TRANS_CONF_1>

发送XML给MCU。

3.3.15. 设置终端分屏

可以设置某个终端的分屏，如单屏、两分屏、四分屏，并指定分屏中每个位置的显示内容。

示例代码：

<TRANS_CONF_1>

<ACTION>

<SET_PARTY_VIDEO_LAYOUT_EX>

<ID>1</ID> //会议ID

<PARTY_ID>1</PARTY_ID> //终端ID

<LAYOUT_TYPE>personal</LAYOUT_TYPE>

<FORCE>

<LAYOUT>1x1</LAYOUT> //分屏样式

</FORCE>

</SET_PARTY_VIDEO_LAYOUT_EX>

</ACTION>

</TRANS_CONF_1>

发送XML给MCU。

3.3.16. 轮询

可以设置的会议的轮询终端数量、轮询顺序和轮询间隔。

示例代码：

<TRANS_CONF_2>

    <ACTION>

        <SET_AUTO_SCAN_ORDER>

            <ID>1</ID> //会议ID

            <AUTO_SCAN_ORDER>

                <PARTY_ORDER>

                    <ID>1</ID> //终端ID

                    <ORDER>0</ORDER> //轮询位置

                </PARTY_ORDER>

                <PARTY_ORDER>

                    <ID>0</ID> //终端ID

                    <ORDER>1</ORDER> //轮询位置

                </PARTY_ORDER>

            </AUTO_SCAN_ORDER>

        </SET_AUTO_SCAN_ORDER>

    </ACTION>

</TRANS_CONF_2>

发送XML给MCU。

3.3.17. 字幕或会场名称设置

提供会议过程中对字幕或会场名称设置的参数。

示例代码:

会场名:

<TRANS_CONF_2>

<ACTION>

<SET_MESSAGE_OVERLAY>

<ID>1953</ID>

<MESSAGE_OVERLAY>

<ON>true</ON>

<MESSAGE_TEXT>11</MESSAGE_TEXT>

<MESSAGE_FONT_SIZE>small</MESSAGE_FONT_SIZE>

<MESSAGE_COLOR>white_font_on_light_blue_background</MESSAGE_COLOR>

<NUM_OF_REPETITIONS>3</NUM_OF_REPETITIONS>

<MESSAGE_DISPLAY_SPEED>slow</MESSAGE_DISPLAY_SPEED>

<MESSAGE_DISPLAY_POSITION>bottom</MESSAGE_DISPLAY_POSITION>

<MESSAGE_DISPLAY_POSITION_INT>10</MESSAGE_DISPLAY_POSITION_INT>

<MESSAGE_FONT_SIZE_INT>24</MESSAGE_FONT_SIZE_INT>

<MESSAGE_TRANSPARENCE>50</MESSAGE_TRANSPARENCE>

</MESSAGE_OVERLAY>

</SET_MESSAGE_OVERLAY>

</ACTION>

</TRANS_CONF_2>

字幕:

<TRANS_CONF_2>

<ACTION>

<SET_MESSAGE_OVERLAY>

<ID>1953</ID>

<MESSAGE_OVERLAY>

<ON>true</ON>

<MESSAGE_TEXT>11</MESSAGE_TEXT>

<MESSAGE_FONT_SIZE>small</MESSAGE_FONT_SIZE>

<MESSAGE_COLOR>white_font_on_light_blue_background</MESSAGE_COLOR>

<NUM_OF_REPETITIONS>3</NUM_OF_REPETITIONS>

<MESSAGE_DISPLAY_SPEED>slow</MESSAGE_DISPLAY_SPEED>

<MESSAGE_DISPLAY_POSITION>bottom</MESSAGE_DISPLAY_POSITION>

<MESSAGE_DISPLAY_POSITION_INT>10</MESSAGE_DISPLAY_POSITION_INT>

<MESSAGE_FONT_SIZE_INT>24</MESSAGE_FONT_SIZE_INT>

<MESSAGE_TRANSPARENCE>50</MESSAGE_TRANSPARENCE>

</MESSAGE_OVERLAY>

</SET_MESSAGE_OVERLAY>

</ACTION>

</TRANS_CONF_2>

发送XML给MCU。

4. 其它

其它MCU厂商认为自己的特色功能，或用户强烈要求的功能，可在此进行详细的功能说明及控制接口说明。
